Skematik Led Blink Arduino Uno R3 di Proteus
Arduino Uno R3 dan Arduino Sensor Shield (optional)
Modul Led Common Anode
Wiring - Arduino Uno R3 to Modul Led Common Anode (Pin Digital : 2, 3, 4, 5)
Pilih Board Arduino Uno R3, Klik Tools -> Board -> Arduino/Genuino
Hubungkan Board Arduino Uno R3 dengan laptop/pc, cara pilih Board Arduino Uno R3 yaitu
Klik Tools -> Port -> COM2 (COM sesuai dengan board Arduino)
Upload Program, Klik Sketch -> upload

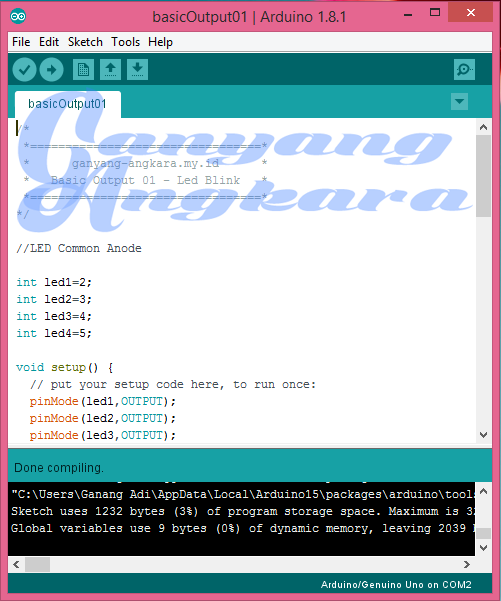

Tunggu hingga Done compiling, ketika suda ada tulisan tersebut, berarti program sudah masuk Board Arduino Uno R3
Hasil jadi (setelah di upload) pada Board Arduino Uno R3 dengan Modul Led Common Anode
Simulasi Led Blink (proteus)
file dapat di download, berikut link nya
Download - http://dataurbia.com/fs2
